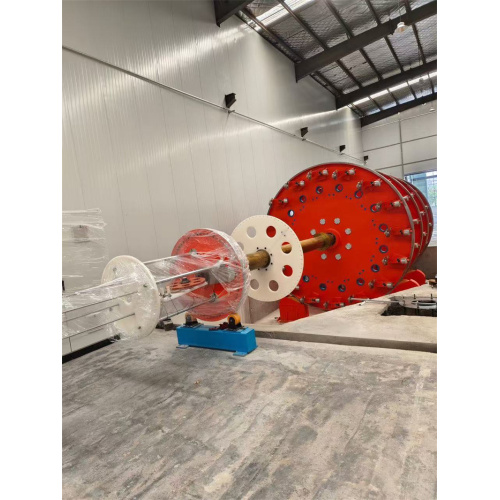

고효율 CTC 전치 와이어 생산 라인
고효율 CTC 전치 와이어 생산 라인
고효율 CTC 전치 와이어 생산 라인
고효율 CTC 전치 와이어 생산 라인
고효율 CTC 전치 와이어 생산 라인
고효율 CTC 전치 와이어 생산 라인

고효율 CTC 전치 와이어 생산 라인

최신 가격을 얻으십시오
최소 주문량:1
포장 및 배송

The file is encrypted. Please fill in the following information to continue accessing it

제품 설명

CTC 전치 와이어 생산 라인

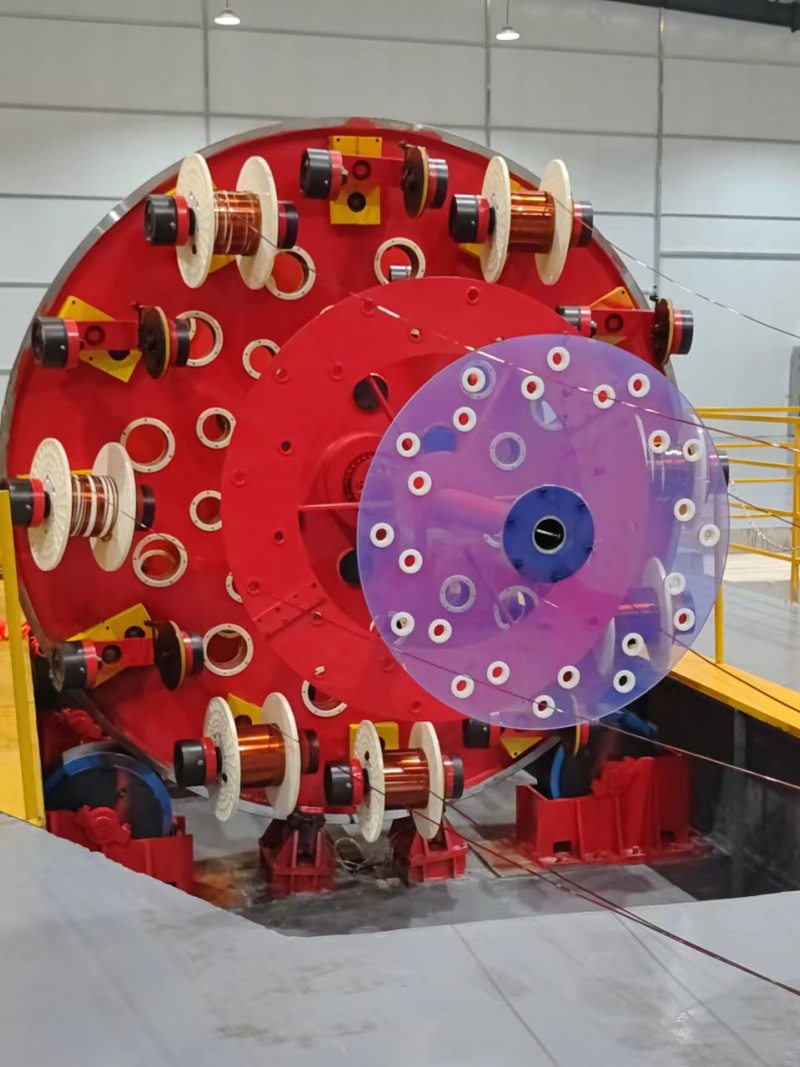

CTC machine (4)

1. 소개

자동 CTC 생산 라인 , 특히 연속 전치 도체(CTC) 기계는 주로 전력 변압기 권선에 사용되는 연속 전치 도체를 생산하는 데 사용되는 건식 변압기용 CTC 제조 장비 의 핵심 부품입니다. 당사의 구리 피복 알루미늄 CTC 생산 라인은 고급 전치 및 절연 기술을 통합하여 건식 변압기용 고품질 CTC 제품을 보장합니다.
CTC(연속 전치 도체) 기계는 전치 장치의 정밀한 기계적 동작, 서로 변환 및 반복을 통해 평면 도체의 작은 측면 곡선을 달성할 수 있습니다. 그런 다음 CTC 단열 코팅 기계를 사용하여 단열재와 단열재를 결합한 후 마지막으로 제거합니다.

2. 특징

전문 자동 CTC 생산 라인인 이 장비에는 직경 3.2미터의 케이지와 케이지당 12개의 코일이 장착되어 있습니다. 케이지의 메인 모터는 서보 모터(55KW)로 구동되어 중량 감소 문제를 개선하고 변위 피치의 정확성을 보장합니다. 케이지 브레이크도 서보 모터로 제동되어 와이어의 기계식 공압 브레이크로 인한 유지 관리 및 브레이크 패드 먼지 오염을 크게 개선합니다.
기계적 강제 비틀림 방지 장치.
장력 미세 조정 강제 계획 장치.
변위가 30-225mm이고 최대 빈도가 분당 140-160회 조정 및 교환되는 정압 이중 푸시 방식 동작.
30~70%의 중복률을 임의로 설정할 수 있는 보완형 장력형 종이 포장입니다.
플립형 씰링 견인 장치, 견인력 표시 조정.
서보 모터 속도 조절, PLC 제어, 다양한 부품의 고정밀 동기 제어 전송, 자체 정류 기록, 원격 제어 진단. 이러한 기능은 건식 변압기용 CTC 제조 장비를 보다 효율적이고 안정적으로 생산할 수 있게 해줍니다.

3. 장비 성능

3.1 생산 속도: 15m/분
3.2 적합한 도체: 재질: 연질 구리 CPR1, CPR2, CPR3, 항복 강도 σ 0.2 ≤ 300N/mm
두께: 0.8mm ~ 3mm
폭: 2.5mm~12.500mm
폭/두께 비율: 3:1-8:1
3.3 전자기선의 절연 수준:
아세탈 수지: 120등급
아세탈+자체접착성: 120등급
폴리에스터이미드+폴리아미드이미드: 200등급
3.4 완성된 와이어 크기:
4mm ≤ 두께 ≤ 70mm
5mm ≤ 폭 ≤ 25mm
전문적인 CTC 절연 코팅 기계와 결합된 당사의 구리 피복 알루미늄 CTC 생산 라인은 건식 변압기 CTC 생산의 성능 요구 사항을 완벽하게 충족하여 변압기 제조를 위한 안정적인 장비 지원을 제공합니다.

4 . 주요사양

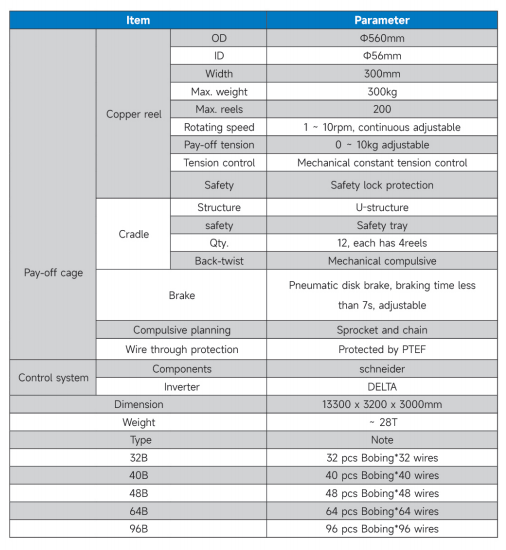

parameter

5 . 장비 개략도

Equipment schematic diagram

전반적으로 CTC 전치 와이어 생산 라인은 전치 와이어 제조를 위한 최첨단 솔루션을 나타냅니다. 첨단 기술, 정밀한 제어 및 효율적인 작동을 통해 생산 프로세스를 개선하려는 제조업체에게 안정적이고 성능이 뛰어난 옵션을 제공합니다.

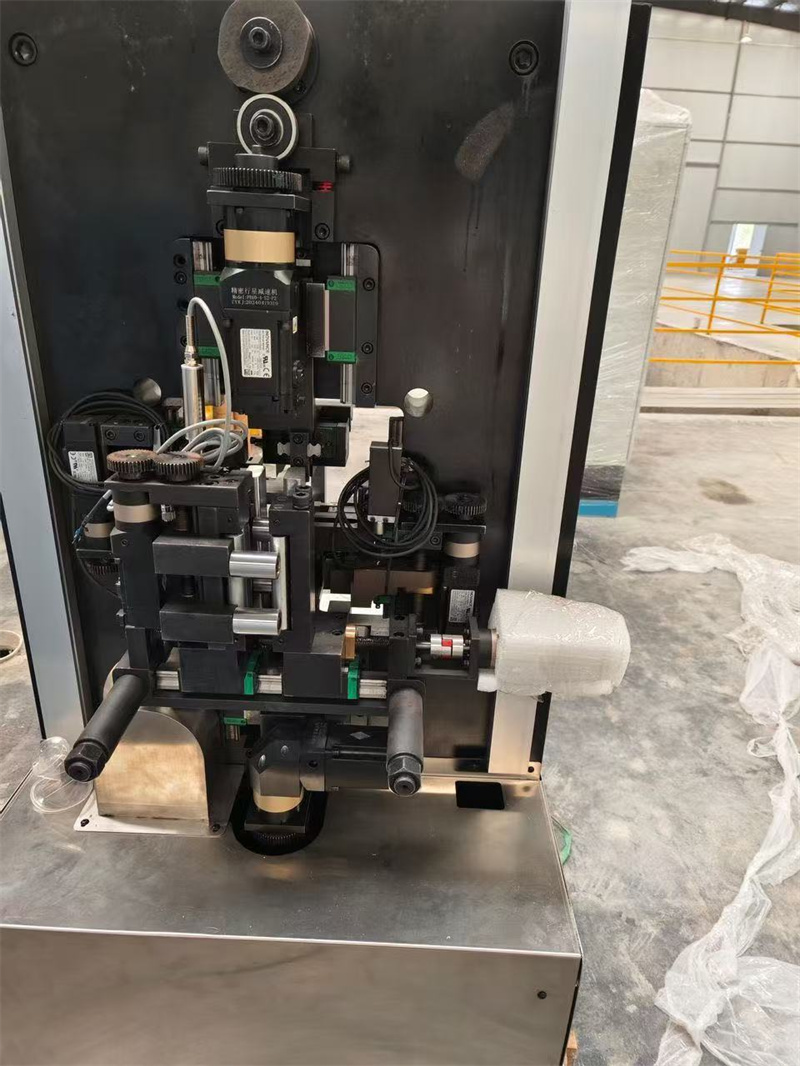

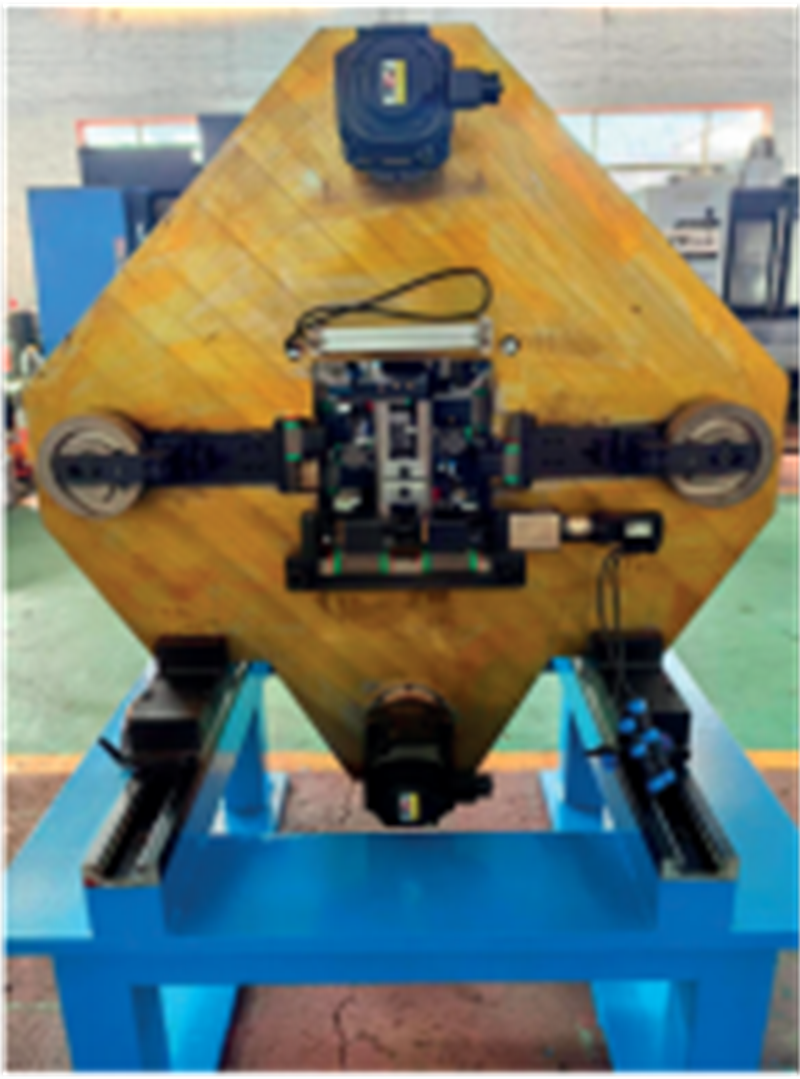

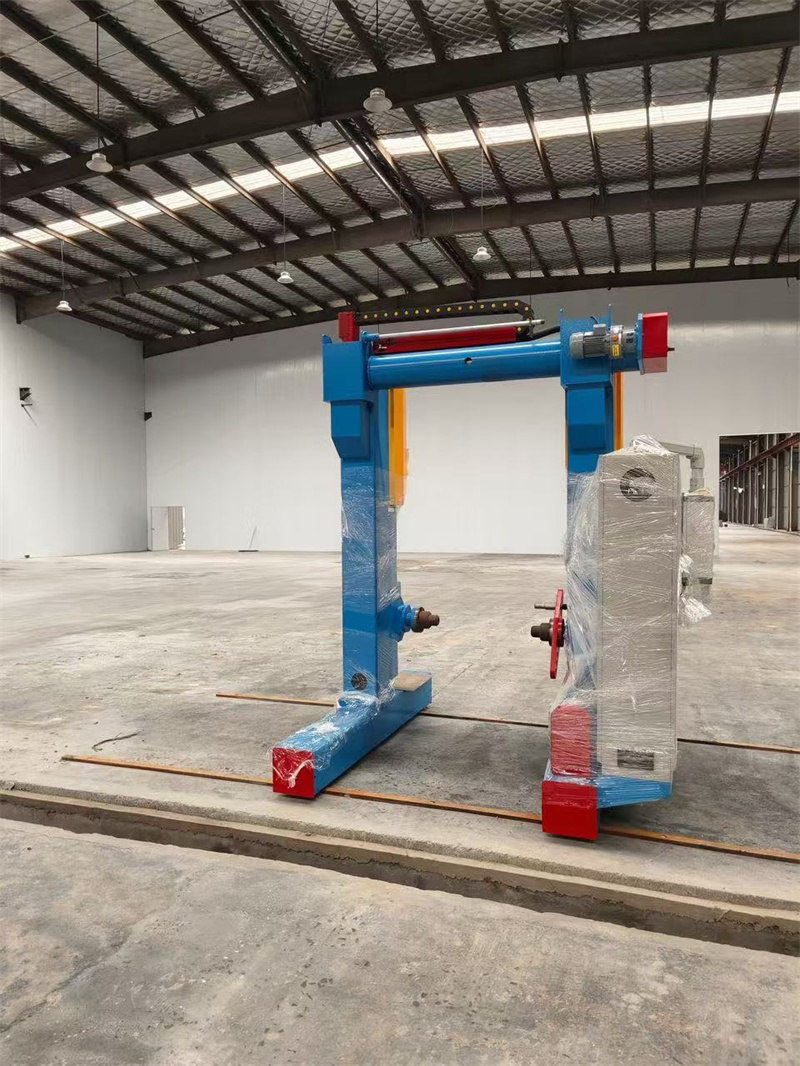

CTC TRANSPOSING CONDUCTOR PRODUCTION LINE (7)CTC TRANSPOSING CONDUCTOR PRODUCTION LINE (3)CTC TRANSPOSING CONDUCTOR PRODUCTION LINE (4)
