스마트 그리드 전송을 위한 산업용 OPPC

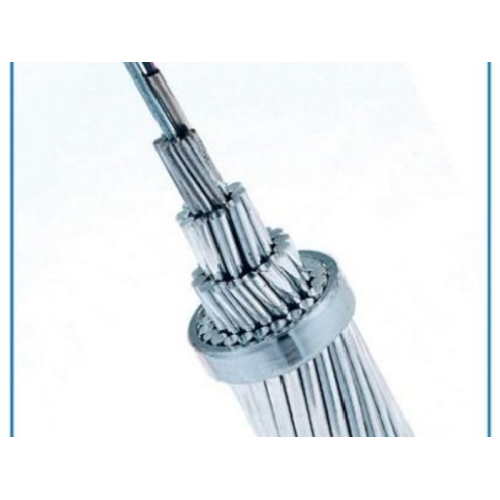

광섬유 복합 오버헤드 위상 도체(OPPC)

1. 소개

전력 유틸리티 및 통신 네트워크 운영업체의 경우 기존 가공 송전선과 함께 새로운 광케이블 인프라를 구축한다는 것은 종종 비용이 많이 드는 통행권 협상, 건설 일정 연장, 실시간 전력 공급에 대한 불필요한 중단을 의미합니다. 많은 팀이 별도의 케이블 경로에 대해 초과 비용을 지불하거나 안정적인 전력 전송과 안정적인 데이터 연결의 균형을 맞추지 못하는 성능이 떨어지는 하이브리드 솔루션에 안주하게 됩니다. 전자기 와이어 예비 부품, 케이블 제조 장비, 전체 범위 전선 및 케이블 솔루션을 전문으로 하는 숙련된 국제 무역업체로서 당사는 이러한 문제점을 해결하기 위해 글로벌 네트워크 구축업체와 긴밀하게 협력하는 데 수년을 보냈습니다. 당사의 OPPC는 광섬유를 위상 도체 구조에 직접 통합하여 추가 극 공간이나 별도의 설치 허가 없이도 동시에 고전압 전력 전송과 실시간 광통신을 제공합니다. 이 설계는 전체 프로젝트 투자를 최대 30%까지 절감하는 동시에 광 네트워크가 전력망의 작동 주기와 완전히 동기화되도록 보장하여 독립형 광케이블 배치를 괴롭히는 일반적인 불일치를 방지합니다. 일반적인 기성 제품과 달리 당사는 특정 라인 전압, 스팬 길이 및 광케이블 수 요구 사항에 맞게 모든 OPPC 구성을 맞춤화하므로 설계를 모든 케이블에 적용하도록 강요하는 대신 프로젝트에 완벽하게 맞는 솔루션을 얻을 수 있습니다.

2. 주요 사양

| 매개변수 | 세부값 |

| 정격 전압 레벨 | 10kV/35kV/110kV/220kV 맞춤형 |

| 표준 광섬유 수 | 6 / 12 / 24 / 48 / 72 / 96 G.652.D |

| 도체 재료 | 고순도 알루미늄 합금 / 알루미늄 피복 강철 코어 |

| 정격 인장 강도 | 25kN ~ 180kN, 50m-500m 스팬 요구 사항에 일치 |

| 최대 작동 온도 | +80°C 연속, +200°C 단락 1초 |

| 광섬유 감쇠 | 1550nm에서 0.20dB/km 이하, 1310nm에서 0.35dB/km |

| 외경 범위 | 12mm ~ 40mm, 표준 가공선 하드웨어와 호환 가능 |

| 규정 준수 표준 | IEC 60794-1, IEEE 1138, GB/T 18890 |

| 최소 굽힘 반경 | 20x 케이블 직경(설치), 15x 케이블 직경(작동) |

| 배송 릴 길이 | 1000m / 2000m / 3000m, 요청 시 맞춤형 길이 제공 가능 |

3. 우리를 선택하는 이유

엘 완전한 맞춤화 기능**: 정확한 프로젝트 설계에 맞게 섬유 수, 도체 단면적, 인장 강도 및 외부 피복 구조를 조정하여 기존 타워 하드웨어 및 설치 팀과의 원활한 호환성을 보장합니다.

엘 안정적인 장기 공급**: 15년 이상의 OPPC 제조 경험을 보유한 사전 검증된 생산 파트너를 통해 당사는 예상치 못한 재고 격차 없이 대규모 유틸리티 네트워크 출시를 지원하기 위해 월 500톤 이상의 생산 능력을 유지합니다.

엘 엄격한 엔드투엔드 품질 관리**: 모든 생산 배치는 인장 파괴, 광학 감쇠 검증, 고저온 사이클링, 단락 온도 저항을 포함한 7가지 독립적 테스트를 거치며 배송 전에 전체 테스트 보고서가 제공됩니다.

엘 안정적인 일정 내 배송**: 우리는 생산 일정 및 컨테이너 적재 계획을 최적화하여 100km 이상의 대규모 프로젝트에서도 표준 주문 배송을 25일 이내에 보장하여 비용이 많이 드는 건설 지연을 방지합니다.

엘 심층적인 글로벌 수출 경험**: 당사는 지역 인증 요구 사항, 항만 통관 절차 및 국제 물류 위험 통제에 대한 완전한 지식을 바탕으로 32개국에서 120개 이상의 OPPC 배송 프로젝트를 완료했습니다.

엘 전체 수명주기 지원**: 당사 팀은 사전 판매 설계 상담, 현장 설치 안내 문서, 7/24 판매 후 기술 응답을 제공하여 귀하의 팀이 12시간 이내에 예상치 못한 문제를 해결할 수 있도록 돕습니다.

4. 고객 사례

2023년에 동남아시아의 한 지역 전력 유틸리티는 127km의 농촌 가공선을 포괄하는 132kV 스마트 그리드 업그레이드 프로젝트를 시작했습니다. 팀은 두 가지 주요 병목 현상에 직면했습니다. 현지 토지 규정에 따라 기존 타워에 별도의 OPGW 케이블을 추가하는 것이 금지되었고, 새로운 지하 광섬유 경로를 배치하면 프로젝트 일정이 정부의 필수 기한보다 18개월 더 늦어지게 되었습니다. 그들은 처음에 **고속 광섬유** 그리드 모니터링 시스템에 대한 광학 성능 요구 사항을 충족하지 못하는 저가형 대안을 시도하여 전체 스마트 계량 롤아웃을 위험에 빠뜨렸습니다.

우리는 엔지니어링 팀과 3주 동안 협력하여 24개의 G.652.D 광섬유를 기존 240mm² 위상 도체 구조에 통합하고 원래 타워 부하 제한 및 설치 하드웨어와 완벽하게 호환되는 맞춤형 OPPC 구성을 설계했습니다. 우리는 필요한 일정보다 12일 앞선 38일 만에 생산, 제3자 테스트 및 방문 배송을 조정했습니다. 18개월 동안 연속 작동한 후 라인은 안정적인 전력 전송과 광섬유 파손 제로를 유지하며 광 감쇠는 프로젝트의 최대 허용 임계값보다 15% 낮게 유지됩니다. 이 솔루션을 통해 전력회사는 총 프로젝트 비용을 28% 절감하고 원래 정부 기한보다 4개월 일찍 스마트 그리드 배포를 완료할 수 있었습니다. 전력 공급과 통신을 하나의 회선에 결합하려는 팀의 경우 이 OPPC 설계는 비용과 구성 효율성 모두에서 별도의 **광섬유 케이블** 배포보다 성능이 뛰어나며 가공선에 대한 전용 전력 전송 최적화가 부족한 표준 **복합 케이블**보다 훨씬 더 안정적입니다.

5. FAQ

Q1: 귀하의 OPPC가 당사의 기존 가공선 설치 도구 및 하드웨어와 함께 작동할 수 있습니까?

A1: 예, 모든 OPPC는 표준 가공 도체 외경 및 인장 강도 사양에 맞게 설계되므로 추가 도구 업그레이드 없이도 기존 인장 클램프, 서스펜션 피팅 및 설치 장비와 원활하게 작동합니다. 또한 추가 설계 비용 없이 비표준 타워 설계를 위한 맞춤형 어댑터 피팅을 제공할 수도 있습니다.

Q2: 도체 내부의 광섬유에 대해 어떤 종류의 장기 성능 보증을 제공합니까?

A2: 당사는 정상적인 작동 조건에서 광섬유 파손, 과도한 감쇠 및 도체 부식을 포함하여 전력 전송 및 광통신 성능 모두에 대해 20년 성능 보증을 제공합니다. 또한 전체 수명주기 동안 라인 상태를 추적하는 데 도움이 되는 연간 선택적 제3자 테스트 서비스도 제공합니다.

Q3: 대규모 프로젝트 구매를 하기 전에 소규모 시험 주문을 지원할 수 있습니까?

A3: 물론이죠. 귀하의 팀이 현장 설치 테스트 및 성능 검증을 수행할 수 있도록 15일 이내에 1~5km의 시험 길이를 제공할 수 있으므로 전체 프로젝트 주문을 확정하기 전에 완전한 호환성을 확인할 수 있습니다. 이는 대규모 배포 전에 기술적 위험을 제거하는 데 도움이 됩니다.

6.지금 맞춤형 OPPC 솔루션을 얻으세요

현재 안정적인 전력 공급과 고속 광통신을 결합해야 하는 스마트 그리드, 농촌 전력 업그레이드 또는 새로운 에너지 전송 프로젝트를 설계하고 있다면 대부분의 팀이 직면하는 일반적인 비용 및 일정 문제를 피할 수 있도록 도와드릴 수 있습니다. 프로젝트의 전압 수준, 필요한 광섬유 수, 총 라인 길이 및 목표 배송 일정을 우리 팀과 공유하면 24시간 이내에 완전히 맞춤화된 기술 제안과 투명한 견적을 보내드립니다. 소규모 파일럿 라인에서 작업하든, 수백 킬로미터에 달하는 **Phase Conductor** 업그레이드 작업을 하든, 우리는 귀하의 예산과 일정에 완벽하게 맞는 솔루션을 맞춤화할 수 있습니다.
