2. 주요 사양
|
Specification Category |
Details |
|
Product Name |

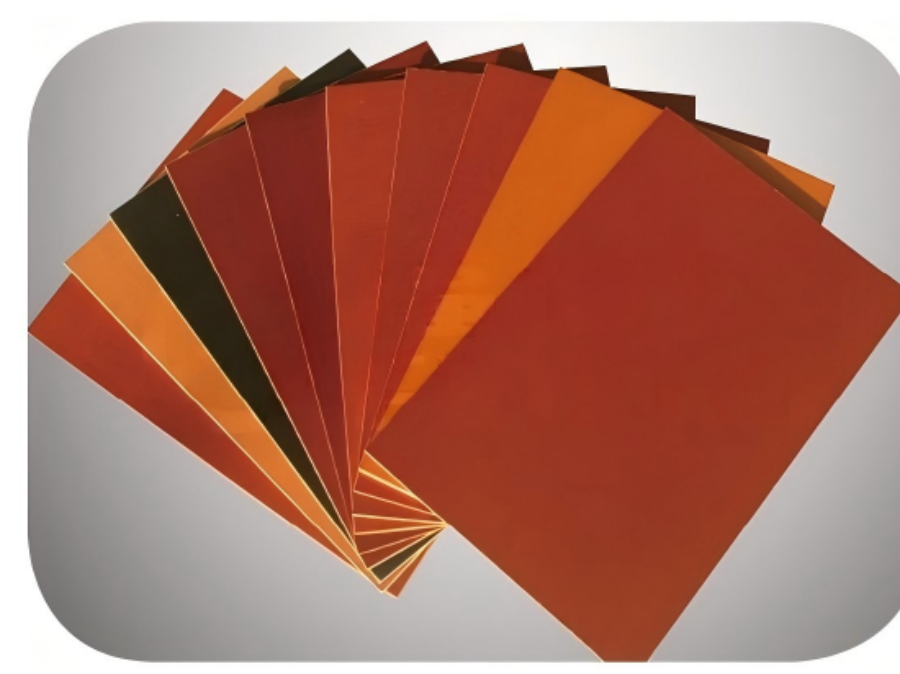

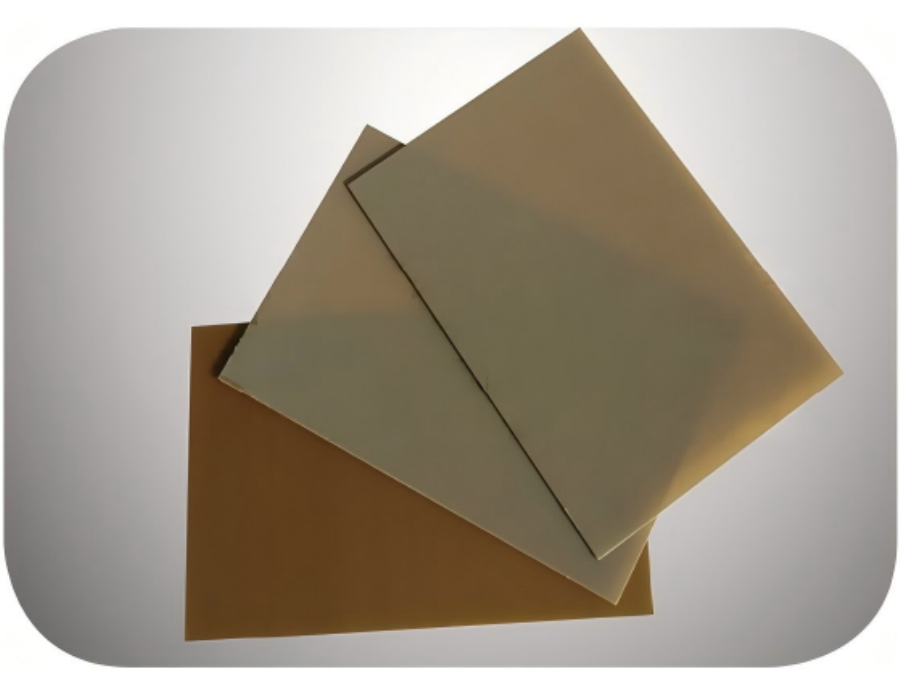

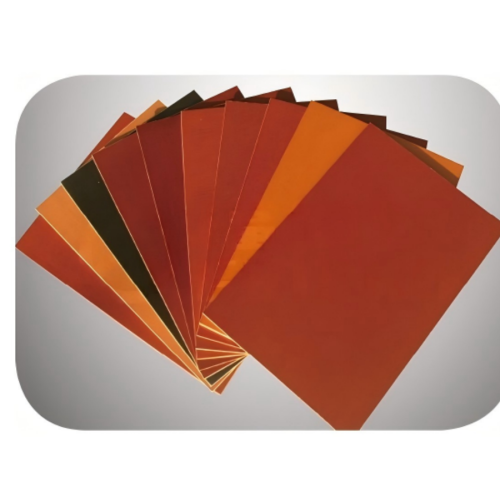

Pre-Compress Pressed Board (Electrical Insulation Grade) |
|
Base Material |
Cellulose (Kraft) Paper, Aramid Paper, or Composite Materials |
|
Standard Thickness |
0.5mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm (Custom thicknesses available) |
|
Density |
1.1 - 1.3 g/cm³ (Adjustable based on application) |
|
Moisture Content |
≤ 6% (Standard), can be supplied with lower moisture for specific applications |
|
Dielectric Strength |
≥ 35 kV/mm (Typical, varies with thickness) |
|
Tensile Strength |
Machine Direction: ≥ 80 MPa; Cross Direction: ≥ 40 MPa |
|
Thermal Class |
Class B (130°C), Class F (155°C), Class H (180°C) available |
|
Compressibility |
Pre-compressed to minimize thickness variation under operating pressure |
|
Standard Sheet Size |
1000mm x 2000mm, 1250mm x 2500mm (Other sizes upon request) |
|
Surface Finish |
Smooth, Calendered (Can be treated with varnish or resin for enhanced properties) |
|
Certifications |
RoHS Compliant. Produced under ISO 9001:2015 quality management system. |
|
MOQ |
500 kg or 1 pallet (Mixed specifications allowed for trial orders) |
|
Lead Time |
20-30 days for standard specifications; 35-50 days for customized orders. |
|
Key Applications |
Layer insulation in power transformers and distribution transformers, slot liners and phase separators in electric motors and generators, insulation barriers in switchgear and busbars, and as a structural component in Composite Cable accessories. |
3. 우리를 선택하는 이유
정밀한 맞춤화: 우리는 변압기 또는 모터 설계의 특정 요구 사항을 충족하기 위해 맞춤형 두께, 밀도, 시트 크기, 열 등급 및 함침 처리 등 정확한 청사진에 맞게 사전 압축 프레스 보드를 맞춤화합니다.
공급망 안정성 보장: 최고의 원자재 생산업체와의 전략적 파트너십을 통해 고품질 셀룰로오스 및 아라미드 재료를 꾸준하고 중단 없이 공급하여 시장 변동성으로부터 생산 일정을 보호합니다.
타협하지 않는 품질 관리: 원자재 검사부터 최종 캘린더링 및 슬리팅까지 모든 배치는 절연 강도, 두께 균일성 및 수분 함량에 대한 엄격한 테스트를 거쳐 광섬유 케이블 스플라이스 박스 절연 또는 상 도체 지원과 같은 중요한 응용 분야에서 신뢰할 수 있는 성능을 보장합니다.
예측 가능하고 효율적인 물류: 광범위한 수출 전문 지식을 활용하여 국제 운송, 서류 및 통관을 원활하게 관리하고 신뢰할 수 있는 배송 창을 제공하여 자신 있게 생산을 계획하는 데 도움이 됩니다.
글로벌 무역 전문 지식: 10년 이상의 집중적인 B2B 수출 경험을 통해 우리는 국제 무역 관행, 문서화 및 인코텀즈에 능숙하여 파트너에게 국경 간 조달을 간단하고 투명하게 만듭니다.
기술 파트너십 접근 방식: 당사의 지원은 판매 이후까지 확장됩니다. 우리 팀은 제품이 제조 공정, 특히 OPPC(Optical Phase Conductor) 액세서리와 같은 복잡한 어셈블리에 완벽하게 통합되도록 재료 선택 및 신속한 애프터 서비스 중 기술 상담을 제공합니다.
4. 고객 사례
클라이언트: 중부 유럽의 중형 전기 모터 제조업체.
배경 및 과제: 고객은 더 높은 효율성(IE4 등급)을 달성하기 위해 산업용 모터 라인을 업그레이드하고 있었습니다. 주요 장애물은 자동 와인딩의 높은 기계적 압력 하에서 슬롯 라이너의 일관된 성능이었습니다. 이전 단열 보드는 바니시 함침 후 두께 변화와 간헐적인 박리 현상을 보여 일관되지 않은 슬롯 충진 및 잠재적인 단락 위험을 초래했습니다.
우리의 솔루션: 우리는 와인딩 프로세스와 바니시 시스템을 분석했습니다. 우리는 바니시 접착력과 흐름을 최적화하기 위해 특정 열 등급(155°C)과 보정된 표면 처리를 갖춘 맞춤형 1.0mm 두께의 고밀도 아라미드 기반 사전 압축 압착 보드를 제안했습니다. 우리는 프로토타입 모터 테스트를 위해 여러 샘플 배치를 제공했습니다.
결과: 새 보드는 탁월한 치수 안정성을 보여주었습니다. 함침 후 두께 편차가 70% 이상 감소하여 박리 문제가 완전히 해소되었습니다. 이를 통해 보다 정밀한 자동 권선이 가능해 모터 효율이 2% 향상되는 것으로 측정되었습니다. 성과에 만족한 고객은 당사를 이 부품의 유일한 공급업체로 설립하여 연간 5톤 이상을 분기별로 주문했습니다.
5. FAQ
Q1: "사전 압축" 처리는 변압기 제조 공정에 어떤 이점을 제공합니까?
A: 압축 전 공정에서는 제조 과정에서 보드에 통제된 압력이 가해집니다. 이는 재료를 사전 안정화하여 보드가 변압기 코어에서 조임력을 받거나 바니시 처리 중에 발생할 때 후속 두께 변화 및 수축을 크게 줄입니다. 그 결과 더욱 예측 가능하고 일관된 절연 간격, 향상된 열 전달, 그리고 궁극적으로 더욱 안정적이고 오래 지속되는 변압기가 탄생합니다.
Q2: 일부 고속 광섬유 통신 장비 전원 공급 장치와 같이 매우 높은 주파수 성능이 필요한 애플리케이션에 보드를 사용할 수 있습니까?
A: 네, 물론이죠. 당사의 표준 보드는 전력 주파수 응용 분야에서 탁월하지만, 더 높은 주파수에서 안정적인 유전 특성을 유지하는 특수 저손실 유전 재료(예: 특정 아라미드 또는 복합 혼합물)를 사용하여 변형 제품을 생산할 수 있습니다. 특정 주파수 범위와 손실 탄젠트 요구 사항을 공유해 주시면 당사 기술 팀이 적합한 재료 구성을 추천해 드릴 수 있습니다.
Q3: 보드가 손상되지 않고 평평하게 도착할 수 있도록 어떤 포장 옵션을 제공합니까?
A: 우리는 압축 보드의 무결성을 보존하기 위해 포장에 세심한 주의를 기울입니다. 표준 포장에는 시트를 보호용 종이와 함께 끼워 튼튼한 나무 팔레트에 쌓은 다음 방습 플라스틱으로 단단히 포장하고 마지막으로 가장자리 보호 장치와 강철 끈으로 고정하는 작업이 포함됩니다. 매우 민감하거나 매우 큰 주문의 경우 강화된 상자를 제공할 수 있습니다. 우리는 귀하의 제품이 완벽한 상태로 도착할 수 있도록 배송 방법과 목적지에 맞게 포장을 맞춤화합니다.
6. CTA
전기 제조에 안정성과 정밀도를 제공하는 신뢰할 수 있는 절연 부품을 찾고 계십니까? Pre-Compress Pressed Board가 어떻게 다음 프로젝트의 정확한 사양을 충족할 수 있는지 논의해 보겠습니다. 자세한 데이터시트, 무료 샘플 또는 귀하의 볼륨 요구 사항에 맞는 경쟁력 있는 견적을 받으려면 기술 영업팀에 문의하세요.
