OPGW 도매 섬유 복합 케이블

OPGW 도매 섬유 복합 케이블

1. 소개

고전압 전력망 개조 및 신규 송전 건설 프로젝트에서는 통신 시스템을 통합할 때 엄격한 비용과 일정 병목 현상이 발생하는 경우가 많습니다. 전력 유틸리티, 통신 사업자 및 EPC 계약자의 경우 그리드 데이터 전송을 위한 독립 광섬유 케이블을 설치하려면 번거로운 타워 부하 승인 절차, 값비싼 통행권 임대 및 운영 전력선에 대한 장기간의 건설 중단이 필요합니다. 전통적인 이중선 구성 모드는 일반적으로 전체 프로젝트 비용을 40% 더 높이는 반면 열등한 복합 케이블 제품은 안정적인 낙뢰 보호와 장거리 광 전송 성능의 균형을 맞출 수 없어 그리드 운영에 숨겨진 위험을 가져옵니다.

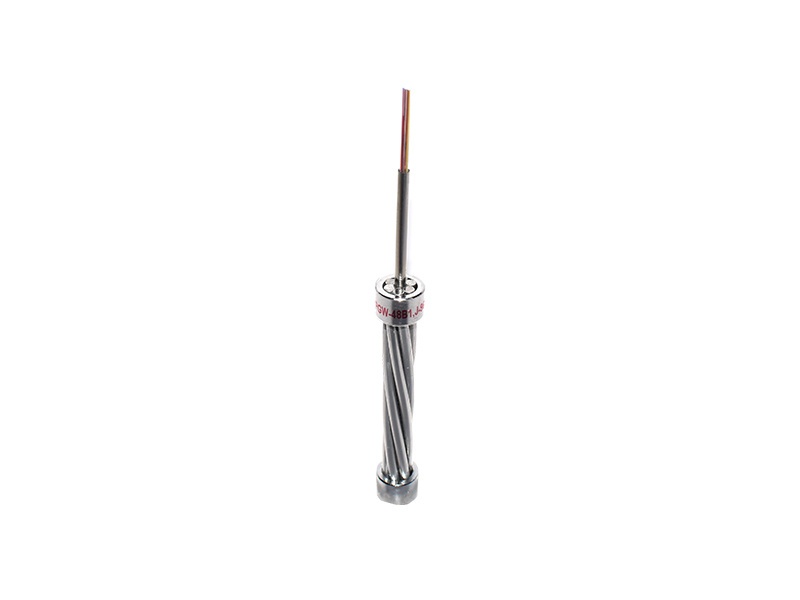

와이어 및 케이블 지원 장비, 예비 부품 및 전반적인 엔지니어링 솔루션에 중점을 둔 전문 국제 공급업체로서 당사는 160개 이상의 글로벌 송전 프로젝트에 서비스를 제공하여 고객이 건설 계획을 최적화하고 유효하지 않은 프로젝트 비용을 절감할 수 있도록 지원했습니다. 당사의 OPGW(광섬유 복합 가공 접지선)는 스테인레스 스틸 튜브 광섬유 내장 기술을 채택하여 광통신 장치와 가공 낙뢰 보호 접지선을 완벽하게 통합합니다. 단일 제품으로 전력선 낙뢰 차폐와 계통 실시간 데이터 전송의 이중 기능을 구현하므로 추가 통신 케이블 부설이 전혀 필요하지 않습니다.

이 통합 설계는 전체 프로젝트 투자를 최대 35%까지 절감하고 전력선 및 통신 시스템의 30년 이상의 서비스 수명을 동기화합니다. 표준화된 일반 제품과 달리 당사의 OPGW는 완전한 맞춤형 맞춤화를 지원합니다. 우리는 고객의 실제 타워 하중 지지 한계, 작동 전압 수준, 극 범위 거리 및 광섬유 코어 수량 요구 사항에 따라 제품 사양을 조정하여 사양 초과 구성으로 인한 자원 낭비와 제품 성능 부족으로 인한 운영 위험을 방지합니다.

2. 주요사양

정격 전압 호환성: 35kV / 110kV / 220kV / 500kV / 750kV, 특수 전압 프로젝트에 맞게 완벽하게 사용자 정의 가능

표준 광섬유 수: 6/12/24/36/48/72/96 코어, G.652.D 및 G.657.A2 광섬유 유형과 호환 가능

외층 재질: 고강도 알루미늄 피복 강철 와이어, 6201 고성능 알루미늄 합금 와이어

정격 인장 강도: 30kN–250kN, 50m–800m 가공선 범위 시나리오에 적용 가능

온도 저항 성능: 최대 +80°C의 장기 연속 작동 온도; 1초 단락 온도 저항이 +200°C에 도달함

광섬유 감쇠 지수: 1310nm에서 0.35dB/km 이하, 1550nm에서 0.20dB/km 이하로 안정적인 장거리 신호 전송 보장

외경 범위: 10mm~32mm, 시중의 주류 OPGW 설치 액세서리와 일치

구현 표준: IEC 61395, IEEE 1138, GB/T 7424.4, DL/T 832 국제 및 산업 표준 준수

굽힘 반경 요구 사항: 케이블 직경의 20배(설치 상태); 케이블 직경의 15배(장기 운전 상태)

표준 배송 길이: 릴당 2000m/3000m/4000m, 맞춤형 길이 지원 가능

제품구조 : 센터튜브형, 층연선형, 대단면형(요구에 따라 선택가능)

3. 우리를 선택하는 이유

맞춤형 프로젝트 맞춤화: 고객의 프로젝트 도면 및 현장 조건을 기반으로 OPGW 구조, 섬유 수량, 인장 강도 및 외층 재료를 맞춤화하여 2차 수정 없이 기존 타워 하드웨어 및 건설 프로세스와의 완벽한 호환성을 보장합니다.

안정적인 대량 생산 능력: 21년의 생산 경험을 갖춘 전문 OPGW 제조 기지와 협력하여 월간 생산량이 380km 이상입니다. 대규모 국가 그리드 백본 프로젝트를 안정적으로 공급하고 배송 부족을 피할 수 있습니다.

엄격한 전체 프로세스 품질 검사: 8 표준 품질 관리 시스템을 채택합니다. 제품의 각 배치는 인장 강도 테스트, 전대역 광 감쇠 감지, 100kA 낙뢰 충격 시뮬레이션 및 -40°C 저온 내구성 테스트를 거치며 배송 전에 완전한 공식 테스트 보고서가 제공됩니다.

효율적인 정시 배송 보장: 생산 일정, 전문적인 충돌 방지 릴 포장 및 컨테이너 적재 방식을 최적화합니다. 표준 주문은 28일 이내에 배송되며, 200km 이상의 대량 주문은 예정대로 배송되어 프로젝트 중단 손실을 방지할 수 있습니다.

풍부한 글로벌 수출 경험: 지역 그리드 인증 표준, 국제 통관 프로세스 및 국경 간 물류 위험 제어에 익숙하여 전 세계 39개국에서 OPGW 프로젝트를 성공적으로 전달하여 원활한 프로젝트 전달을 보장합니다.

전체 주기 기술 서비스: 사전 판매 타워 부하 계산 상담, 건설 지침 문서 및 연중무휴 온라인 판매 후 지원을 제공합니다. 전문 엔지니어가 현장 운영 및 유지보수 문제를 12시간 이내에 해결합니다.

4. 고객 사례

2023년, 남아프리카의 국가 전력망 운영업체는 뇌우가 자주 발생하는 242km의 산악 지역을 포괄하는 400kV 스마트 그리드 백본 프로젝트를 시작했습니다. 이 프로젝트는 두 가지 핵심적인 어려움에 직면했습니다. 기존 400kV 타워는 지지력이 제한되어 있고 추가 통신 케이블을 지탱할 수 없었습니다. 한편, 외딴 산악 지역에 독립적인 광섬유 회선을 구축하면 프로젝트가 22개월 지연되어 정부의 스마트 그리드 완성 기한을 맞추지 못하게 됩니다. 또한, 초기 단계에서 테스트한 저가형 대체 제품은 100kA 낙뢰 충격 테스트에 실패해 뇌우 시즌에 그리드 모니터링 시스템 장애가 쉽게 발생할 수 있었습니다.

우리 기술팀은 4주간의 목표 계획 설계를 수행하고 24코어 특수 OPGW 제품을 맞춤화했습니다. 제품의 외경과 인장 강도는 원래 가공 접지선과 완전히 일치하므로 타워 보강 및 현장 변형이 필요하지 않습니다. 고객의 예정일보다 17일 앞선 48일 만에 맞춤형 생산, 제3자 성능 테스트, Door to Door 배송을 완료했습니다. 18개월 동안 안정적으로 작동한 후 이 제품은 낙뢰 보호 효율 100%, 광섬유 파손 제로를 유지하고 광 감쇠 지수는 프로젝트 제한 표준보다 17% 낮습니다. 전체 사업비를 33% 절감하고 스마트그리드 통신시스템을 7개월 앞당겨 완성했다.

별도의 광케이블 부설 및 일반 복합 케이블과 비교하여 당사의 맞춤형 OPGW는 전력 보호 및 통신 전송을 통합하고 설치 효율성이 높으며 낙뢰 저항이 더 강하고 서비스 안정성이 길어지며 기존 위상 도체와 완벽하게 일치하여 통합 지능형 ​​전송 그리드 시스템을 구축할 수 있습니다.

5. FAQ

Q: 귀하의 OPGW는 기존 설치 도구 및 타워 액세서리와 호환됩니까?

답: 물론이죠. 당사의 OPGW는 통일된 외경과 인장 강도를 갖춘 기존 가공 접지선의 표준 매개변수를 엄격하게 준수하도록 설계되었습니다. 도구 업그레이드 및 액세서리 교체 없이 기존 서스펜션 피팅, 텐션 클램프 및 스트링 장비와 직접 일치시킬 수 있습니다. 비표준 타워 구조의 경우 설계 비용 없이 맞춤형 어댑터 피팅을 제공할 수도 있습니다.

Q: OPGW 광섬유에 대해 어떤 장기 성능 보증을 제공할 수 있습니까?

A: 당사는 정상적인 작동 조건에서 광섬유 파손, 과도한 신호 감쇠 및 외층 부식을 포함하여 OPGW 제품에 대해 30년 전체 성능 보증을 제공합니다. 한편, 우리는 고객이 라인 작동 상태를 지속적으로 모니터링할 수 있도록 선택적 연간 제3자 전문 테스트를 지원합니다.

Q: 대규모 프로젝트 협력 전에 소규모 배치 시험 주문을 지원합니까?

답: 그렇습니다. 3~5km 소구간 시제품을 제공하며, 18일 이내 배송이 가능합니다. 고객은 시험 주문을 통해 현장 설치 테스트 및 성능 검증을 완료하여 기술적 위험을 제거하고 대규모 조달 이전에 완전한 호환성을 보장할 수 있습니다.

6. CTA

고전압 송전선 건설, 스마트 그리드 업그레이드 또는 새로운 에너지 전력망 백본 프로젝트를 수행하든 당사의 맞춤형 OPGW 솔루션은 기존 이중선 계획의 높은 건설 비용과 긴 주기 문제를 효과적으로 해결할 수 있습니다. 프로젝트의 전압 수준, 필요한 파이버 코어 수량, 총 라인 길이 및 납품 주기 요구 사항을 알려주십시오. 당사의 전문 기술 팀은 소규모 파일럿 프로젝트와 모든 규모의 대규모 국가 수준의 그리드 프로젝트에 적응하면서 24시간 이내에 목표 맞춤형 계획과 투명한 견적을 제공할 것입니다.
