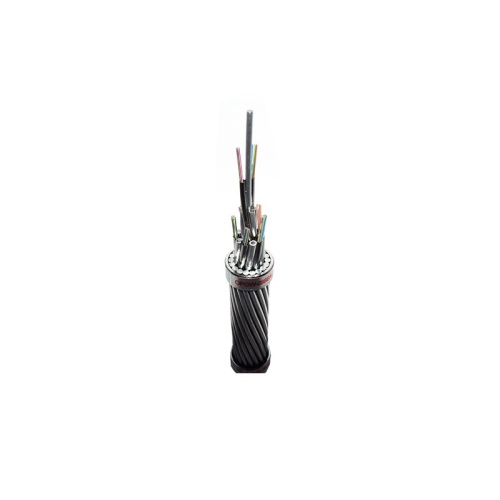

OPGW 소싱 오버헤드 접지선

OPGW 소싱 오버헤드 접지선

1. 소개

낙뢰 보호와 통신의 통합은 현대 스마트 고전압 전력망의 핵심 개발 추세입니다. 기존의 전력망 건설은 가공 접지선과 통신광케이블을 분리 배치하는 방식을 채택하고 있는데, 케이블 추가 승인 절차가 복잡하고, 타워 설비에 대한 부하 압력이 증가하며, 정전과 배선의 교차 작업으로 인한 공사 기간이 길어지는 등 눈에 띄는 결함이 있습니다. 통계 데이터에 따르면 전력선과 통신선을 별도로 건설하면 송전 프로젝트의 종합 투자가 거의 40% 증가하고 제품 매개변수가 일치하지 않으면 선로 서비스 수명이 단축되고 신호 전송이 불안정해지기 쉽습니다.

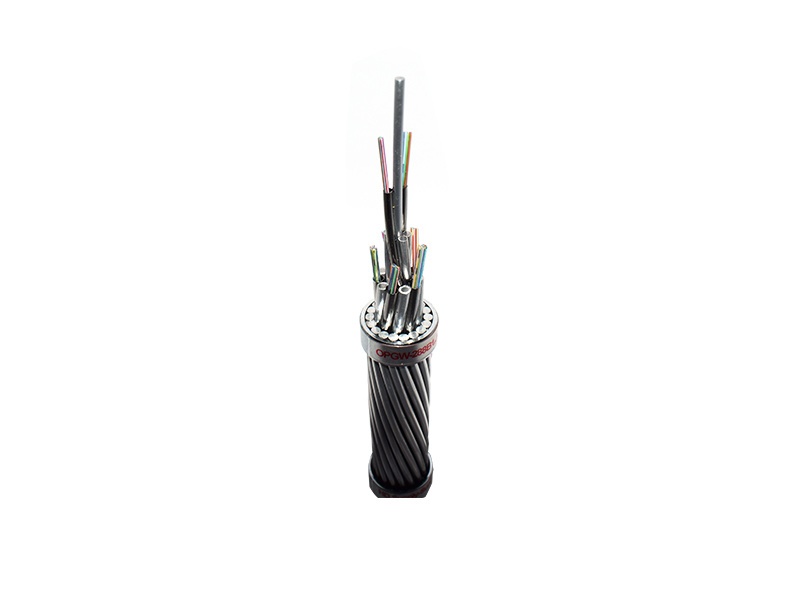

글로벌 송전 엔지니어링 지원 서비스의 풍부한 경험을 바탕으로 우리는 160개 이상의 국제 그리드 프로젝트에 표준화되고 맞춤형 OPGW 솔루션을 제공했습니다. 당사의 광섬유 복합 가공 접지선은 고급 스테인리스 스틸 튜브 캡슐화 기술을 채택하여 광섬유 통신 장치와 가공 낙뢰 보호 접지선 구조를 완벽하게 통합합니다. 이 제품은 라인 낙뢰 차폐 안전 보호 및 그리드 데이터 실시간 전송의 이중 기능을 실현하여 일회성 부설 및 장기 이중 목적을 실현합니다.

통합 구조 설계로 타워 공간을 절약하고 추가 통신 케이블 부설이 전혀 필요하지 않아 전체 프로젝트 투자 비용을 최대 35%까지 절감할 수 있습니다. 제품의 서비스 수명은 고전압 송전선과 동기화되어 30년 이상에 이릅니다. 고정 표준 산업용 제품과 달리 OPGW는 전체 매개변수 맞춤화를 지원합니다. 전압 등급, 타워 부하, 스팬 길이 및 통신 용량과 같은 다양한 프로젝트의 실제 작업 조건에 따라 제품 구성을 최적화하여 제품 성능이 프로젝트 요구 사항과 정확히 일치하도록 보장하고 성능 중복 및 기술적 숨은 위험을 방지합니다.

2. 주요사양

정격 전압 적응성: 35kV, 110kV, 220kV, 500kV, 750kV 고전압 전송선에 맞게 맞춤화됨

광섬유 구성: 6~96개 코어 옵션, 메인스트림 G.652.D 및 G.657.A2 저손실 광섬유

외부 보호재: 고강도 알루미늄 피복 강철 와이어, 부식 방지 6201 알루미늄 합금 와이어

기계적 인장 성능: 30kN~250kN 인장 강도, 50m~800m의 다양한 스팬 라인 배치에 적합

열저항 지수: 연속 작동 온도 +80°C; 최대 +200°C의 1초 단락 충격 온도 저항

광 전송 성능: 초저 감쇠, 0.35dB/km(1310nm) 이하, 1550nm(0.20dB/km) 이하

제품 외부 직경: 10mm-32mm, 모든 표준 OPGW 설치 하드웨어 액세서리와 호환 가능

규정 준수 인증: IEC, IEEE, GB/T, DL/T 국제 및 국내 산업 권위 표준을 준수합니다.

굽힘 성능: 설치 굽힘 반경 ≥20×케이블 직경; 장기 작동 굽힘 반경 ≥15×케이블 직경

포장 길이: 2000m/3000m/4000m 표준 릴, 맞춤형 특수 길이 허용

구조 유형 : 중앙 튜브 유형, 연선 층 유형, 대단면 맞춤형 유형

3. 우리를 선택하는 이유

정밀 맞춤형 매칭: 프로젝트 전압, 스팬, 타워 부하 및 통신 요구 사항을 기반으로 섬유 유형, 코어 수, 인장 강도 및 외부 레이어 구조를 조정하여 현장 엔지니어링 조건에서 적응 편차가 전혀 발생하지 않도록 합니다.

전문 제조 강점: 21년간의 집중적인 OPGW R&D 및 제조 경험, 380km 이상의 안정적인 월 생산량, 대규모 그리드 백본 엔지니어링 주문을 수행할 수 있습니다.

다차원 품질 테스트: 8가지 주요 품질 관리 프로세스에는 기계적 성능 테스트, 광학 성능 교정, 낙뢰 충격 시뮬레이션 및 극한 온도 테스트가 포함되며 각 제품 배치에 대해 완전한 테스트 보고서가 제공됩니다.

안정적인 배송 주기: 과학적인 생산 일정과 전문적인 포장 및 운송 솔루션은 표준 주문이 28일 이내에 배송되도록 보장하고 대규모 프로젝트에서는 배송 지연으로 인한 공사 지연을 방지합니다.

글로벌 프로젝트 서비스 역량: 39개국 및 150개 이상의 OPGW 프로젝트에서 풍부한 경험을 축적했으며 국제 그리드 인증, 국경 간 통관 및 물류 위험 관리에 능숙합니다.

평생 기술 지원: 프로젝트 전 기술 상담, 현장 시공 지침 문서 및 24시간 긴급 애프터 서비스를 제공하여 현장 엔지니어링 결함을 신속하게 해결합니다.

4. 고객 사례

남부 아프리카 국가 전력망 운영업체는 2023년에 낙뢰 활동이 빈번한 산악 지역에 위치한 총 선로 길이 242km의 주요 400kV 스마트 그리드 건설 프로젝트를 시작했습니다. 이 프로젝트는 두 가지 기술적 어려움에 직면했습니다. 원래의 타워 부하로는 추가 통신 케이블을 견딜 수 없었고, 산악 지역에 광케이블을 독립적으로 배치하면 심각한 프로젝트 지연이 발생할 수 있었습니다. 더욱이 시중에 나와 있는 범용 저가형 OPGW 제품은 100kA 낙뢰 저항 테스트를 통과하지 못해 고전압 그리드의 안전 작동 표준을 충족하지 못했습니다.

우리 기술팀은 프로젝트의 산악 낙뢰 환경 및 타워 매개변수에 맞게 제품 구조를 최적화하고 24코어 고낙뢰 저항 OPGW를 맞춤화했습니다. 제품의 기계적 매개변수는 타워 변형 없이 원래 접지선과 완전히 일치합니다. 48일 만에 모든 제작과 제3자 성능 검증을 완료해 17일 조기 납품을 실현했습니다. 18개월 간의 현장 작동 후 이 제품은 광섬유 파손 제로, 안정적인 낙뢰 보호 성능을 달성했으며 광 감쇠 지수는 프로젝트 표준보다 훨씬 낮습니다. 고객의 전체 프로젝트 비용이 33% 절감되었으며, 그리드 업그레이드 작업이 예정보다 일찍 완료되었습니다.

이 맞춤형 OPGW는 전력 낙뢰 보호와 지능형 통신 전송을 통합합니다. 별도의 광케이블 부설 및 일반 복합 케이블과 비교하여 환경 적응성이 더 뛰어나고 작동 안정성이 높으며 기존 위상 도체를 사용하여 완전한 지능형 전력 전송 시스템을 구성할 수 있습니다.

5. FAQ

Q: 귀하의 OPGW가 기존 건설 액세서리 및 도구에 적응할 수 있습니까?

A: 당사의 모든 OPGW 제품은 추가 업그레이드 없이 기존 장력 장비, 서스펜션 액세서리 및 건설 도구와 완벽하게 일치할 수 있는 업계 표준 접지선 매개변수에 따라 설계되었습니다. 특수한 비표준 타워의 경우 무료 맞춤형 어댑터 피팅을 사용할 수 있습니다.

Q: OPGW 광섬유에 대한 장기 품질 보증 정책은 무엇입니까?

A: 당사는 광섬유 손상, 신호 감쇠 오류 및 외층 부식을 포함하여 정상적인 작동 환경에서 제품에 대해 30년 장기 성능 보증을 제공합니다. 또한 회선 상태를 모니터링하기 위해 정기적인 타사 감지 서비스도 지원합니다.

Q: 프로젝트 검증을 위한 소규모 배치 시험 협력을 지원합니까?

답: 그렇습니다. 단 18일의 배송 주기로 3~5km의 시험 제품 서비스를 제공하여 고객이 현장 설치 및 성능 테스트를 완료하고 대규모 조달 전 제품 호환성을 확인할 수 있도록 지원합니다.

6. CTA

고전압 선로 건설, 스마트 그리드 전환 및 새로운 에너지 그리드 프로젝트를 계획 중이고 안정성이 높은 통합 낙뢰 보호 및 통신 솔루션이 필요한 경우, 당사의 맞춤형 OPGW 제품은 프로젝트 비용을 최적화하고 건설 주기를 단축하는 데 도움이 될 수 있습니다. 프로젝트 전압, 광섬유 수요, 라인 길이 및 배송 요구 사항을 보내주시면 모든 프로젝트 규모에 대해 24시간 이내에 전문 기술 솔루션과 정확한 견적을 제공하겠습니다.
