자석 와이어 기계

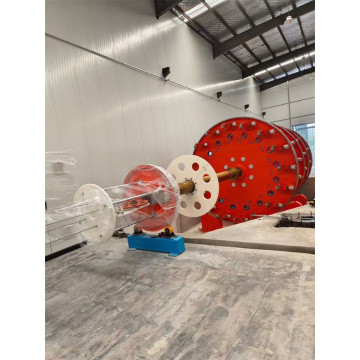

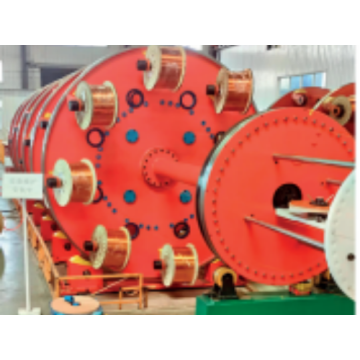

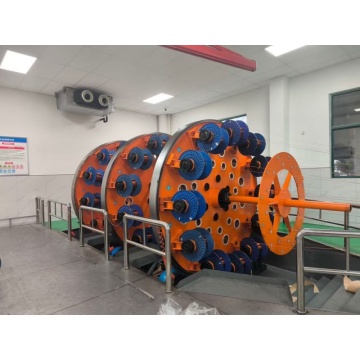

이 기계는 연속체로 변환 된 도체의 생산에 특별합니다. 제조 된 직사각형의 개별 가닥의 개별 가닥을 형성합니다. 전환 된 다음 전기 목적 및 등을 위해 종이로 나선형 테이프로 테이핑됩니다.

주요 기술 매개 변수 ：
1. 지휘자 요소 수 : 5 ～ 64 또는 순서대로 당
2. 4 mm 도체 요소의 12mm 치수 두께 : 1 ～ 2.5mm 너비 ： 4 ～ 12mm
3. 트위스트 케이지 속도 : 1 ～ 10r/min (조정 연속체)
4. 랩핑 페이퍼 층 : ≤ 36
5. 전치 피치 : 50 ℃ 250mm
6. 생산 속도 : 1 speed 15m/min

이 장비는 다양한 종이/필름의 라운드/직사각형 구리/알루미늄 와이어 모델을 제조하는 데 사용되며, 완성 된 와이어는 건식 변압기, 오일 이량제 변압기, 원자로 등에 적합합니다.
생산 범위
1.Bare 와이어 매개 변수
도체 너비 : 3.5 ～ 25mm
도체 두께 : 1 ness 8mm
단일 와이어 섹션 : 5.0 ~ 100.0mm²
항복 강도 : 60 ~ 200n/mm²
2. 단열재 : 케이블 페이퍼, 필름 및 Nomex 용지가 적합합니다. 절연 두께 : 0.06mm-0.15mm, 밴드 너비 : 8 ～ 32mm.
3. 절연 층 : 하나의 테이핑 헤드 용 4 층
4. 테이핑 헤드의 피치 범위 : 6 ～ 45.
5. 패드 직경 : 320 mm (최대)
6. PAD 코어 직경 : 75mm
7. 테이핑 헤드의 최대 속도 : 800rpm/min
8. 라인 속도 : 0-16m/분

하나의 기계에는 두 개의 생산 라인이 있으며, 이중 유리 섬유로 덮여있는 와이어, 필름 이중 유리 섬유 커버 와이어 등을 생산할 수 있습니다. 두 가지 유형의 유리 섬유 테이핑 헤드 (동심원과 편심), 다른 요구 사항을 충족시키기위한 두 가지 유형의 유리 섬유 테이핑 헤드가 있습니다.
생산 범위
1. 베어 와이어 매개 변수
도체 너비 (B면) : 3 ～ 14mm
도체 두께 (측면) : 1 ～ 10mm
구역 영역 : 3 3 100mm²
폭 / 두께 비율 : 0.4 ~ 12
2. 단열재 : 유리 섬유, 폴리 에스테르, 필름이 적합합니다.
3. 유리 섬유/폴리 에스테르 원사 롤 크기 :
내부 구멍 크기 : ф45mm
롤 길이 : 75mm
튜브 길이 : 95mm
4. 필름 테이핑 헤드의 피치 범위 : 4 ～ 30
5. 유리 섬유 테이핑 헤드의 피치 범위 : 3 ～ 12

이 생산 라인에는 단일 라인 섹션과 조합 섹션이 포함됩니다. 각 테이핑 헤드는 최대 4 개의 레이어를 감싸 수 있으며 조합 섹션은 고객 요구 사항에 따라 2-4 테이핑 헤드로 설계 될 수 있습니다. 최종 제품은 주로 다양한 유형의 변압기에 사용됩니다.

이 기계는 다양한 필름 소결 와이어 또는 필름+원사 소결 기계를 제조하는 데 사용됩니다. 최종 제품은 주로 트랙션 모터, 풍력 발전기, 수중 모터, 폭발 방지 모터 등에 사용됩니다.
생산 범위 :
1. 베어 와이어 매개 변수 :
도체 너비 : 3 th 20mm
도체 두께 : 1 ness 10mm
단일 섹션 : 3 3 100mm²
라운드 와이어 직경 : 1 ~ 8mm
2. 폴리이 미드 필름 및 폴리이 미드 필름 복합 멤브레인이 모두 적합합니다.
절연 두께 0.025 ~ 0.13mm, 밴드 너비 : 10 ~ 30mm. 단일 필름 패드와 필름 트레이가 모두 적합합니다.
3. 절연 층 : 2 개의 층 (또는 단일 층 만)
4. 포장 방법 : 원활한 포장, 오버랩 포장.
